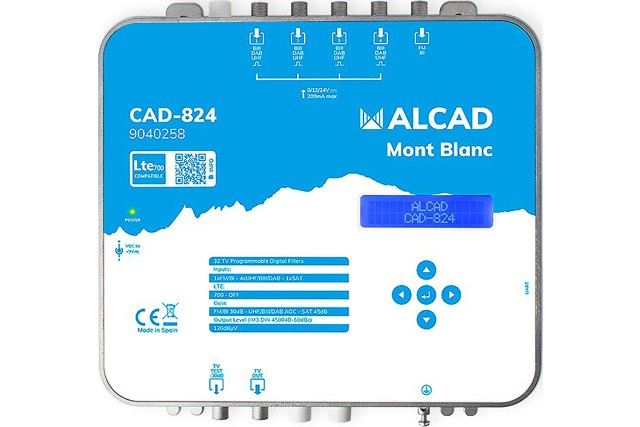

Alcad CAD-824 Mont Blanc - programovatelný zesilovač s konverzí, LTE700

Alcad CAD-824 Mont Blanc je špičkový DSP programovatelný zesilovač, který přináší nejmodernější technologie pro systémy společných televizních antén (STA). Díky digitálnímu zpracování signálu umožňuje převod libovolného vstupního kanálu na požadovaný výstupní kanál, včetně pásma CATV. Tento zesilovač je vybaven čtveřicí programovatelných vstupů s možností aplikace až 32 vysoce selektivních filtrů, které poskytují vynikající selektivitu a automatickou regulaci zesílení (AGC).

Zesilovač má zabudovaný předzesilovač, což mu umožňuje zpracovávat signály již od úrovně 35 dBµV, což zajišťuje vysokou citlivost i při slabších signálech. Podporuje také filtrování LTE700, které eliminuje rušení z mobilních sítí a přispívá ke stabilnímu příjmu signálu.

Díky robustnímu kovovému šasi s vynikajícím stíněním a ochranou IP31 je CAD-824 ideální pro profesionální instalace. Široký pracovní teplotní rozsah od -10 °C do +60 °C umožňuje použití i v náročných podmínkách.

Ovládání zesilovače je jednoduché a intuitivní – probíhá přímo na předním panelu pomocí tlačítek a přehledného displeje. Ovládací menu v češtině usnadňuje konfiguraci i méně zkušeným uživatelům. Navíc disponuje možností napájení pro vstupy UHF/VHF/DAB, což nabízí širší flexibilitu při instalaci.

Alcad CAD-824 Mont Blanc je perfektní volbou pro profesionální distribuci televizního signálu ve společných anténních rozvodech, kde je kladen důraz na spolehlivost, výkon a flexibilitu nastavení.

• DSP programovatelný zesilovač
• Možnost převodu libovolného vstupního kanálu na výstupní kanál (včetně CATV)
• Čtyři programovatelné vstupy UHF/VHF/DAB
• Jeden pásmový vstup FM/BI
• Až 32 vysoce selektivních filtrů s real-time AGC
• Automatická regulace zesílení (AGC)
• Podpora LTE700 filtru proti rušení mobilními sítěmi
• Zabudovaný předzesilovač pro zpracování signálů od úrovně 35 dBµV
• Výstupní úroveň nastavitelná v rozmezí 95–115 dBµV
• Možnost napájení vstupů VHF/UHF/DAB (12/24 V)
• Robustní kovové šasi se skvělým stíněním
• Krytí IP31 pro ochranu proti prachu a vlhkosti
• Široký pracovní teplotní rozsah od -10 °C do +60 °C
• Ovládání pomocí tlačítek a přehledného displeje
• Ovládací menu v češtině
• Napájení pomocí externího zdroje 230V/9V

Specifikace

Počet vstupů/výstupů
5/1+test (-30 dB)

Vstupy
4x programovatelné UHF/VHF/DAB, 1x FM/BI (40-108 MHz)

Celkový počet programovatelných filtrů
32

Počet kanálů na filtr
1

Zesílení
Automatické (80 dB pro UHF/VHF/DAB), FM max. 30 dB manuálně nastavitelné

Manuální regulace zesílení kanálu
Pouze v pásmu FM (30 dB)

Rozsah vstupního signálu
35–95 dBµV pro UHF/VHF/DAB (vypnuté napájení do vstupů)
45–95 dBµV pro UHF/VHF/DAB (zapnuté napájení do vstupů)
40–100 dBµV pro FM/BI

Vstupní předzesilovač
Aktivní při vypnutém napájení do vstupů UHF/VHF/DAB

Napájení do vstupů VHF/UHF/DAB
Vypnuto / 12 / 24 V, max. 200 mA

Rozsah AGC
50 dB

Šumové číslo
6 dB

Max. výstupní úroveň (IMD2 -60 dB)
120 dBµV

Max. výstupní úroveň pro 6x DVB-T/T2
115 dBµV

Selektivita programovatelných vstupů
40 dB (±1 MHz)

Napájení
230V/9V, 11 W (externí napájecí zdroj)

Rozsah pracovních teplot
-10 °C až +60 °C

Stupeň krytí
IP31

Konektory
F-konektor

Rozměry
215 × 218,4 × 45 mm

Hmotnost
1,45 kg
